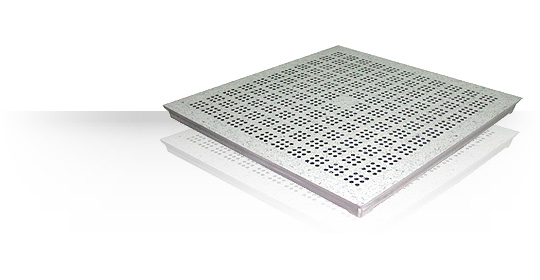

铝合金高架地板系列│蜂巢板


项 目
內 容
V60AP300
V60AP500
V60AP700
1-1
 面砖质材
Conductive Vinyl tile
1-2 面砖静电放电质

Conductivity: 104~106 Ω   Anti-static: 5 x 106~5 x 108Ω
2-1 地板质材
Die-cast Aluminum
2-2 均布载重
500kgf/m2
Deflection ≦1.0mm
1,000kgf/m2
Deflection ≦1.0mm
1,250kgf/m2
Deflection ≦1.0mm
2-3 集中荷重
250kgf/6.45cm2
Deflection ≦2.0mm
455kgf/6.45cm2
Deflection ≦2.0mm
600kgf/6.45cm2
Deflection ≦2.0mm
2-4 极限强度

500kgf/6.45cm2

900kgf/6.45cm2

1,200kgf/6.45cm2
2-5 长宽公差
600+0.00mm/600-0.20mm
2-6 厚度公差
± 0.10mm
2-7 平整度公差
± 0.20mm
2-8 对角线正方度公差
Max. 0.50mm
3-1

通风率

17%
3-2 特殊处理选择
Epoxy coating or Ni-Cr platin


項 目
內 容
V60AP1000
V60AP1200
V60AP1500
1-1
 面砖质材

Conductive Vinyl tile
1-2 面砖静电放电质

Conductivity: 104~106 Ω   Anti-static: 1 x 106~5 x 108Ω
2-1 地板质材

Die-cast Aluminum
2-2 均布载重
1,350kgf/m2
Deflection ≦1.0mm
1,450kgf/m2
Deflection ≦1.0mm
1,350kgf/m2
Deflection ≦ 1.0mm
2-3 集中荷重
800kgf/6.45cm2
Deflection ≦2.0mm
1,000kgf/6.45cm2
Deflection ≦2.0mm
1,200kgf/6.45cm2
Deflection ≦2.0mm
2-4 极限强度

1,600kgf/6.45cm2

2,000kgf/6.45cm2

2,400kgf/6.45cm2
2-5 长宽公差

600+0.00mm/600-0.20mm
2-6 厚度公差

± 0.10mm
2-7 平整度公差

± 0.20mm
2-8 对角线正方度公差

Max. 0.50mm
3-1 通風率
17%
3-2 特殊处理选择

Epoxy coating or Ni-Cr plating


項 目
內 容
V60AP1700
V60AP2000
V60AP2500
1-1
 面砖质材

Conductive Vinyl tile
1-2 面砖静电放电质

Conductivity: 104~106 Ω   Anti-static: 1 x 106~5 x 108Ω
2-1 地板质材

Die-cast Aluminum
2-2 均布载重
1,450kgf/m2
Deflection ≦ 1.0mm
1,550kgf/m2
Deflection ≦ 1.0mm
2,000kgf/m2
Deflection ≦ 1.0mm
2-3 集中荷重
1,400kgf/6.45cm2
Deflection ≦ 2.0mm
1,700kgf/6.45cm2
Deflection ≦ 2.0mm
2,200kgf/6.45cm2
Deflection ≦ 2.0mm
2-4 极限强度

2,800kgf/6.45cm2

3,400kgf/6.45cm2

4,400kgf/6.45cm2
2-5 长宽公差

600+0.00mm/600-0.20mm
2-6 厚度公差

± 0.10mm
2-7 平整度公差

± 0.20mm
2-8 对角线正方度公差

Max. 0.50mm
3-1 通風率

17%

3-2 特殊处理选择

Epoxy coating or Ni-Cr plating
