Aluminum Series│

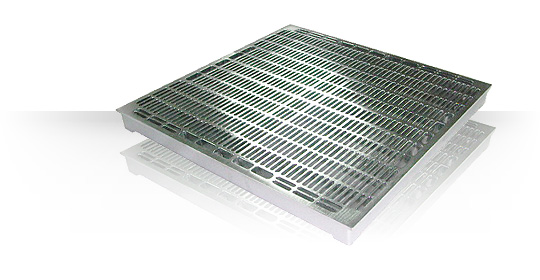

Grating (Epoxy Coated)
S/N
Item
V60AG500E
V60AG700E
V60AG1000E
1-1
Material of Floor Tile
V60AG1000E
1-2
ESD of Floor Surface
≦ 0.1Ω
2-1
Material of Panel
Die-cast Aluminum
2-2
Uniform Load
1,000kgf/m
2
Deflection ≦1.0mm
1,500kgf/m
2
Deflection ≦1.0mm
2,000kgf/m
2
Deflection ≦1.0mm
2-3
Concentrated Load
500kgf/6.45cm
2
Deflection ≦2.0mm
750kgf/6.45cm
2
Deflection ≦2.0mm
1,000kgf/6.45cm
2
Deflection ≦2.0mm
2-4
Ultimate Strength
1000kgf/6.45cm
2
1,500kgf/6.45cm
2
2,000kgf/6.45cm
2
2-5
Tolerance of Dimension
600+0.00mm/600-0.20mm
2-6
Tolerance of Thickness
± 0.10mm
2-7
Tolerance of Flatness
± 0.20mm
2-8
Tolerance of Diagonal
Max. 0.50mm
3-1
Opening Rate
50%
3-2
Treatment Option
Epoxy
